🚀 Bộ KIT – Sản phẩm từ mô hình pilot, kết quả nghiên cứu thực tiễn
Bộ KIT (hệ thống e-Sensor Aqua) IoT Aquaponics là thành quả của đề tài khoa học tại Bến Tre, ứng dụng công nghệ IoT và tự động hóa vào nông nghiệp tuần hoàn, đặc biệt tối ưu cho các hệ Aquaponics hộ gia đình và trang trại nhỏ.
Hệ thống đã kiểm nghiệm thực tế với nhiều mô hình pilot – minh họa bên dưới.
Hệ thống đã kiểm nghiệm thực tế với nhiều mô hình pilot – minh họa bên dưới.
.jpg)
Khảo sát nội nghiệp tài liệu, mô phỏng
.jpg)
Khảo sát ngoại nghiệp, khảo sát thực địa
.png)
Thử áp dụng tại doanh nghiệp nông nghiệp thông minh
.jpg)
Mô hình nhà màng tại Phân hiệu ĐHQG-HCM
Lời ngỏ (Trích Sổ tay Aquaponics Bến Tre):
Kính gửi bà con nông dân, Bộ KIT và Sổ tay này là kết quả của quá trình triển khai thực tiễn, mang lại giải pháp trồng rau, nuôi cá sạch – tiết kiệm nước, dễ vận hành và bền vững cho mọi nhà.
– ThS. Ngô Hoàng Đại Long, Phân hiệu ĐHQG-HCM tại Bến Tre
Kính gửi bà con nông dân, Bộ KIT và Sổ tay này là kết quả của quá trình triển khai thực tiễn, mang lại giải pháp trồng rau, nuôi cá sạch – tiết kiệm nước, dễ vận hành và bền vững cho mọi nhà.
– ThS. Ngô Hoàng Đại Long, Phân hiệu ĐHQG-HCM tại Bến Tre
🔎 Tính năng nổi bật
- Kết nối đầy đủ cảm biến, hỗ trợ ESP32 Wi-Fi/Bluetooth, cấu hình qua Webserver
- Bộ KIT đi kèm tài liệu chi tiết, code mẫu, file 3D, PowerPoint nguyên lý, bảng hướng dẫn trực quan
- Tương thích học sinh – sinh viên – giảng viên – nông dân chuyển đổi số
- Triển khai đa dạng: tuần hoàn kín, bán tự động, thông minh IoT
- Mở rộng thành giải pháp tự động hóa trại cá – rau – cảnh báo từ xa (Blynk, server)
🌊 Sơ đồ hệ thống Aquaponics (logic luồng nước & dữ liệu):
[BỂ CÁ] → [LỌC CƠ HỌC] → [BỂ VI SINH] → [MÁNG RAU] → [BỒN HỒI] → [BỂ CÁ]
Các node cảm biến pH, nhiệt độ, DO, EC... lắp đặt tại các điểm then chốt, truyền dữ liệu về dashboard điều khiển IoT (giám sát – cảnh báo – tự động hóa)
[BỂ CÁ] → [LỌC CƠ HỌC] → [BỂ VI SINH] → [MÁNG RAU] → [BỒN HỒI] → [BỂ CÁ]
Các node cảm biến pH, nhiệt độ, DO, EC... lắp đặt tại các điểm then chốt, truyền dữ liệu về dashboard điều khiển IoT (giám sát – cảnh báo – tự động hóa)
🗺️ Mô hình thực tế – Layout Pilot & Mapping
.png)
Mapping mô hình mạng cảm biến trong nhà màng
.jpg)
Sơ đồ bố trí pilot trên máy tính vẽ trên AutoCAD
.jpg)

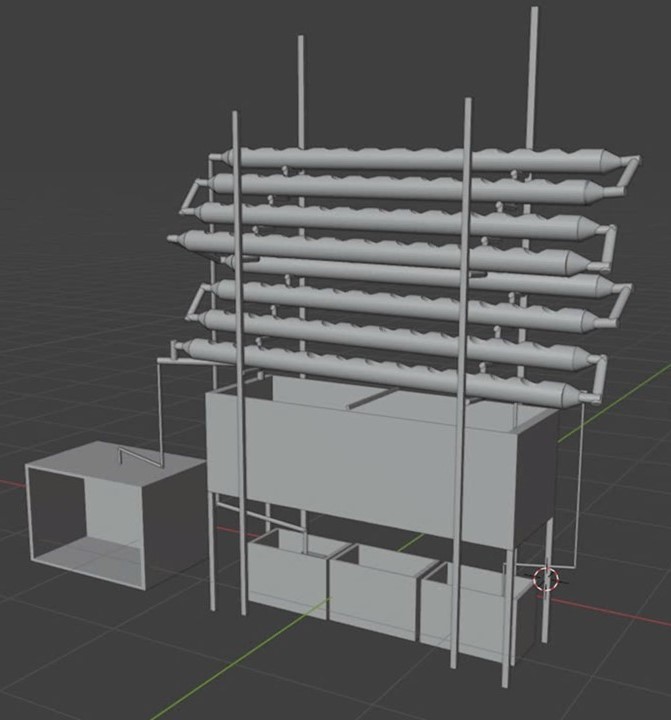

Mô phỏng layout thực thực tế pilot 10-20m2
.png)
Mô phỏng mô hình hóa Aquaponics
📊 Kết quả định lượng – So sánh KPI thực tế & quốc tế
.png)
So sánh hiệu quả sử dụng nước (KPI – cột & line)
.png)
Tỷ lệ phân bổ sản lượng – Năng suất rau/cá
.png)
Biểu đồ radar đối sánh Aquaponics Bến Tre với quốc tế
| Tiêu chí | Bến Tre (Pilot) | Hệ Quốc tế |
|---|---|---|
| Tiết kiệm nước | 65–70% | 55–90% |
| Năng suất rau | 22–25 kg/m²/năm | 18–25 kg/m²/năm |
| Tự động hóa – IoT | 3/5 | 4–5/5 |
| Khả năng vận hành | 60–70% | 70–80% |
| Ứng dụng thực tế | 65–70% | 65–75% |
📦 Thành phần Bộ KIT
| STT | Tên Linh Kiện | SL |
|---|---|---|
| 1 | ESP32 IoT BLK Shield | 1 |
| 2 | KIT Wi-Fi ESP-32 ESP-WROOM-32S | 1 |
| 3 | Dây USB A-Micro 30cm | 1 |
| 4 | Cảm biến độ ẩm đất (chống ăn mòn) | 1 |
| 5 | Module DHT11 | 1 |
| 6 | Cảm biến siêu âm JSN-SR04T | 1 |
| 7 | Relay mini 1 kênh 5V10A BLK | 1 |
| 8 | Màn hình OLED 1.3" 128x64 I2C | 1 |
| 9 | Keypad 3x4 SMD | 1 |
| 10 | Cảm biến bụi GP2Y1010AU0F | 1 |
| 11 | Pin Lishen 2500mAh 5C | 1 |
| 12 | Mạch nguồn UPS 5V1A tích hợp sạc pin | 1 |
| 13 | Dây, jump, module Hall, phụ kiện... | ... |
📂 Tài liệu & Demo (Click để xem)
- Sổ tay hướng dẫn chi tiết (Aquaponics Bến Tre)
- Sơ đồ mạch, layout đấu nối KIT
- Thư viện & mã nguồn mẫu
- File in 3D mô hình, case thực tế
- Slide PowerPoint, giải thích nguyên lý hoạt động & mở rộng IoT Aquaponics
Liên hệ Chủ nhiệm Đề tài (trao đổi mô hình/đào tạo/hỗ trợ):
ThS. Ngô Hoàng Đại Long – Phân hiệu ĐHQG-HCM tại Bến Tre
Email: nhdlong@vnuhcm.edu.vn | ĐT: 0877 590 852
ThS. Ngô Hoàng Đại Long – Phân hiệu ĐHQG-HCM tại Bến Tre
Email: nhdlong@vnuhcm.edu.vn | ĐT: 0877 590 852
